Document LTP0101 rev 2.1f



Plumbing Diagrams (Water Source)

Plumbing diagrams are provided in this section as a planning guide to the sequence of equipment, valves, and fittings.

  • The basic plumbing configurations for typical installations are shown.
  • If the installation does not closely follow any of the supplied plumbing diagrams, AquaCal® Technical Support is available for installation advice and guidance.
  • Confirm water provided to heat pump is clean and filtered.

It's important to use contractors familiar with geothermal applications when installing a Water Source heat pump.

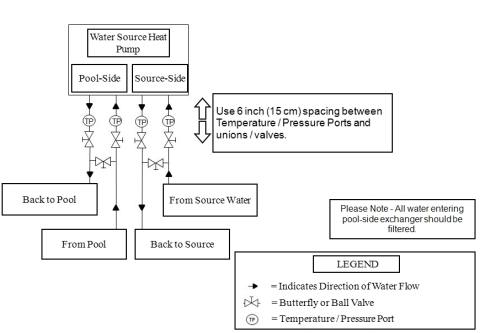

Single Water Source Heat Pump Configuration (Standard Pressures)

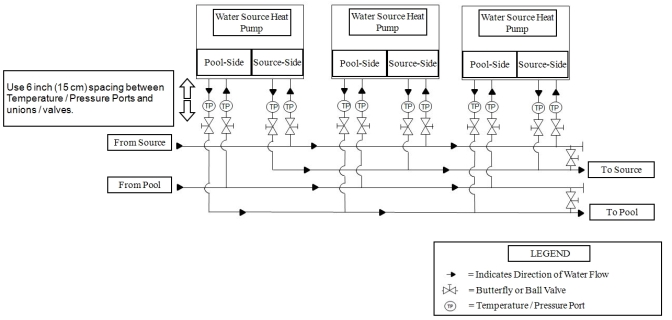

Multiple Water Source Heat Pump Configuration (Standard Pressures)

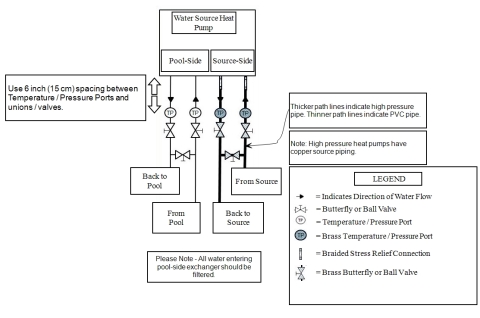

Single Water Source Heat Pump Configuration (High-Pressure)

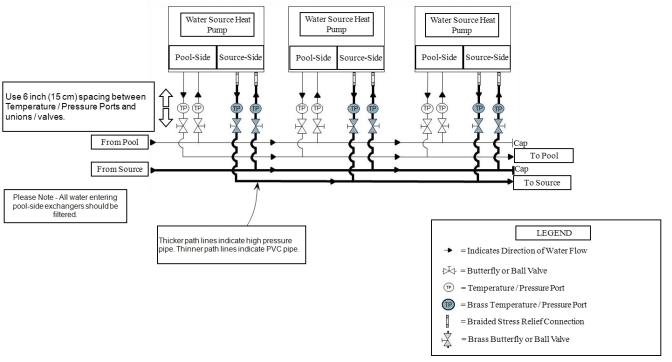

Multiple Water Source Heat Pump Configuration (High-Pressure)

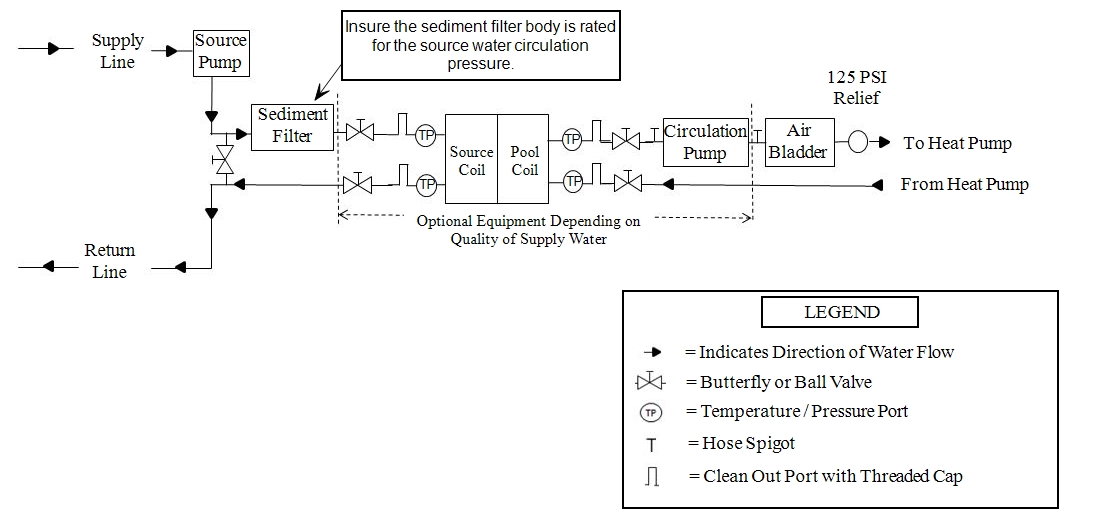

Water Source Heat Pump with Support Equipment

Water Source Heat Pump (Reverse Return Detail)
